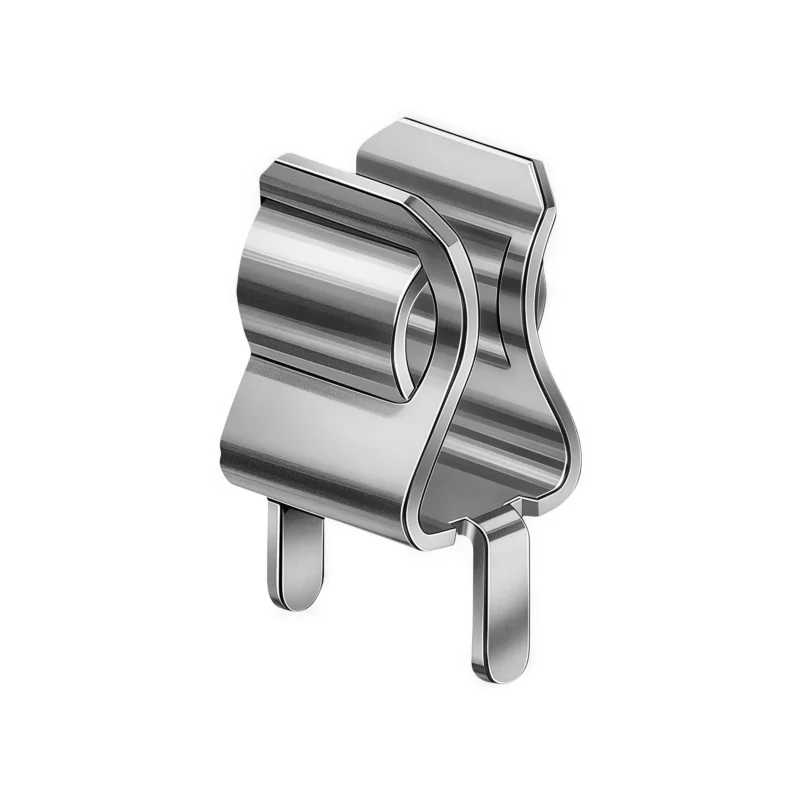

Clipe para Fusível GF-381 para Placa de Circuito Impresso | Porta-fusível 10x38mm para 40A 1000V AC/DC
Clipe para fusível profissional para montagem em placa de circuito impresso, projetado para fusíveis cilíndricos de 10x38mm. Material de latão ecológico, acabamento niquelado, em conformidade com RoHS. Direto da fábrica na China.
Descrição do produto
O Clipe de fusível para placa de circuito impresso GF-381 é um acessório de fusível de alta qualidade projetado especificamente para Fusíveis cilíndricos de 10x38mm. Além disso, suporta fusíveis de até Classificação de corrente de 40A e tensão CA/CC de 1000V., tornando-o ideal para eletrônica de potência, sistemas de controle industrial, UPS, inversores solares e aplicações de proteção de circuitos de alta corrente.
Materiais e construção
Fabricado a partir de latão ecológico ou bronze fosforoso Com uma espessura de 0,8 mm (±0,03 mm), o GF-381 garante excelente condutividade elétrica e durabilidade mecânica. Além disso, Revestimento de níquel ecológico Proporciona resistência à corrosão e um acabamento brilhante e profissional.
Principais vantagens
- Projetado para fusíveis cilíndricos de 10x38mm (40A, 1000V AC/DC)
- Material: Latão ecológico / bronze fosforoso
- Espessura do material: 0,8 mm (±0,03 mm)
- Tratamento de superfície: Niquelagem ecológica, acabamento brilhante
- Em conformidade com a RoHS
- Livre de rebarbas e arranhões
- Não se fratura quando achatado.
- Tipo de montagem em placa de circuito impresso para soldagem direta por orifícios passantes.
- Tolerâncias não especificadas: ±0,3 mm
Precisa de um orçamento para o GF-381?
Preços direto da fábrica. Quantidade mínima para encomenda: 10.000 unidades. Pedidos de amostra disponíveis.
Especificações detalhadas
| Parâmetro | Especificação |
|---|---|
| Número do modelo | GF-381 |
| Categoria de produto | Clipe para fusível de placa de circuito impresso (acessórios para fusíveis) |
| Tamanho do fusível aplicável | Fusível cilíndrico de 10x38mm |
| Classificação atual | Até 40A |
| Classificação de tensão | Até 1000 V CA/CC |
| Material | Latão ecológico / Bronze fosforoso |
| Espessura do material | 0,8 mm (±0,03 mm) |
| Tratamento de superfície | Niquelagem ecológica, acabamento brilhante |
| Tipo de montagem | Montagem em placa de circuito impresso (através de furos) |
| Conformidade com RoHS | Sim |
| Padrão de Qualidade | Livre de rebarbas e arranhões; sem fraturas ao ser achatado. |
| Tolerância | ±0,3 mm (dimensões não especificadas) |
| Unidade | Milímetros (mm) |
Dimensões e parâmetros de desenho
| Parâmetro de dimensão | Valor (mm) | Descrição |
|---|---|---|
| D (Diâmetro do orifício do fusível) | Ø3,6 | Diâmetro interno do orifício de fixação do fusível |
| A (Altura total) | 22.6 | Altura total do conjunto do clipe do fusível |
| B (Largura superior) | 11.0 | Largura na abertura superior |
| C (Largura da Base) | 9.25 | Largura na base de montagem da placa de circuito impresso. |
| D (Largura da abertura superior) | 10.2 | Largura livre da abertura de inserção do fusível |
| E (Altura do Perfil Lateral) | 18.5 | Altura da base até o topo do perfil lateral |
| F (Largura do Perfil Lateral) | 12.0 | Largura da vista de perfil lateral |
| G (Abrindo Lacuna) | 3.6 | Espaço entre os braços de contato na parte inferior. |
| H (Largura do pino) | 1.9 | Largura do pino de posicionamento central |
Aplicações típicas
O clipe fusível para placa de circuito impresso GF-381 é amplamente utilizado em diversos setores industriais. Especificamente, a tabela abaixo mostra os principais campos de aplicação:
| Campo de aplicação | Caso de uso |
|---|---|
| Eletrônica de potência | Sistemas UPS, inversores, fontes de alimentação, sistemas de gerenciamento de baterias |
| Energia renovável | Inversores solares fotovoltaicos, conversores de energia eólica, sistemas de armazenamento de energia |
| Automação Industrial | Controladores PLC, servoacionamentos, centros de controle de motores, máquinas industriais |
| Veículos Elétricos | Estações de carregamento para veículos elétricos, carregadores de bordo, circuitos de proteção de bateria |
| Telecomunicações | Fontes de alimentação para estações base, equipamentos de rede, sistemas de energia para telecomunicações |
| Equipamentos médicos | Fontes de alimentação para dispositivos médicos, equipamentos de diagnóstico |
Perguntas frequentes (FAQ)
Perguntas frequentes sobre o clipe fusível GF-381 para placa de circuito impresso respondidas pela nossa equipe de engenharia.
Compatibilidade e classificações de fusíveis
Material e superfície
Dimensões e Montagem
Encomendas e Amostras
Sobre o clipe de fusível GF-381 para placa de circuito impresso
Quem somos
O GF-381 é um clipe fusível para placa de circuito impresso de alta qualidade, fabricado pela GFEV Fuse, uma empresa especializada em fusíveis e acessórios para fusíveis, sediada em Dongguan, China. Com anos de experiência no setor, fornecemos clipes fusíveis, porta-fusíveis e acessórios relacionados de alta qualidade para clientes em todo o mundo.
Engenharia de Produto
Nosso modelo GF-381 foi projetado especificamente para fusíveis cilíndricos de 10x38mm, que estão entre os tamanhos de fusíveis mais utilizados em aplicações industriais e de eletrônica de potência. Consequentemente, o design do clipe garante pressão de contato confiável, excelente condutividade e estabilidade a longo prazo, mesmo sob condições operacionais exigentes.
Garantia de Qualidade
Além disso, cada clipe fusível GF-381 passa por uma rigorosa inspeção de controle de qualidade para garantir que esteja livre de rebarbas e arranhões, atenda às tolerâncias dimensionais e passe no teste de achatamento sem fraturas. Portanto, estamos comprometidos em fornecer produtos consistentes e de alta qualidade a preços competitivos diretamente da fábrica.
