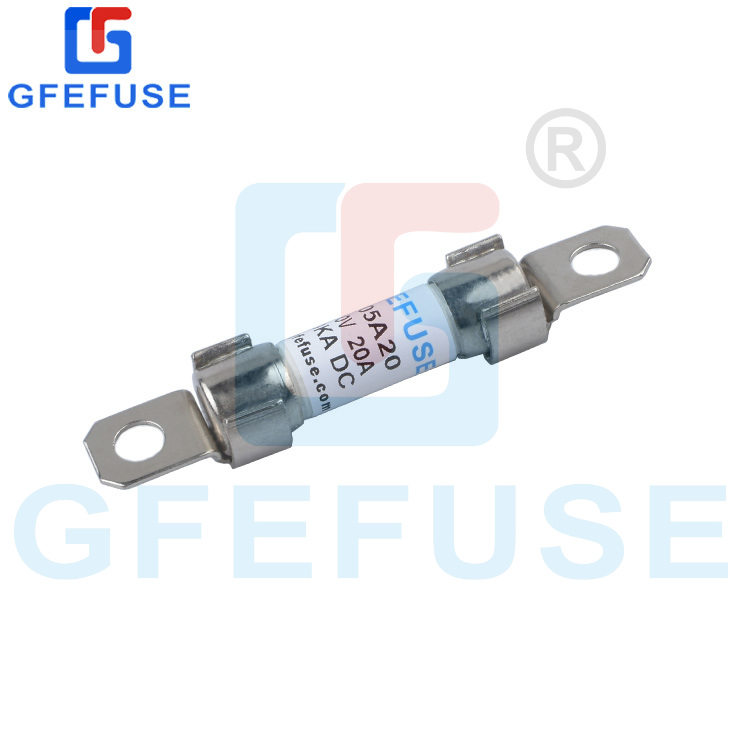

保险丝的熔断器特性及分段能力


熔断特性

●也称作保险丝的时间-电流特性或I-T特性或安秒特性, 是保险丝最主要的电性能指标,它表明了保险丝在不同过载电流负载下熔断的时间范围。 z 当流经保险丝的电流超过额定电流时, 熔体温度逐渐上升,以至最后保险丝被烧断,我们把这都归属为一种过载状态。

●保险丝需要有一定的过载能力:

UL规范保险丝的最大不熔断电流是110%In; IEC规范保险丝的最大不熔断电流是150%In或120%In z 保险丝也要求在超过限量的过载电流时能及时地烧断:

UL规范保险丝的最小熔断电流在130%In 左右; IEC规范保险丝的最小熔断电流在180%In 左右

●根据熔断特性不同,可以把保险丝分为快速型和延时型等:

●快速保险丝常用在阻性电路中,保护一些对电流变动特别敏感的元器件;

●延时保险丝常用在电路状态变化时有较大浪涌电流的感性或容性电路中,它能承受开关机时浪涌脉冲的冲击,而真正出现故障时仍能较快的断开电路

●每一条曲线代表了一个规格保险丝的熔断特性,对应每一个负载电流都能找到它的熔断时间。

●不同类型保险丝具有不同形状的特性曲线。

时间/电流特性曲线最好地描绘了保险丝的过载性能,供设计师选用保险丝规格时主要的参考.

时间-电流特性表

通常规定用曲线中的几个关键点来考核保险丝的过载性能。是对保险丝进行质量评判或验收时的主要依据.



分断能力---Ir

●分断能力也称为最大分断能力或短路分断能力或遮断电流。

●分断能力是保险丝最主要的安全指标。它表明了在规定的电压下, 保险丝能安全地切断的最大电流。

●当流经保险丝的电流相当大以至短路的时侯,仍要求保险丝能安全分断电路,且不带来任何破坏性。

●当超过额定分断电流值时, 保险丝有可能出现破碎,爆炸,喷 溅,引起周围人身或其他元器件的燃烧和破坏等不安全现象。

●保险丝的分断能力取决于保险丝的结构和所用的材质, 一般来说低分断能力保险丝大部份都是玻璃壳体的, 高分断能力保险丝通常有陶瓷壳体, 其中许多还填充有纯净颗粒状石英材料

●按照常规, 当被保护系统是直接联接到电源输入电路和保险丝被置于电源输入部份时, 一定要使用高分断能力保险丝.

●在大部分二次电路中, 特别是电压低于电源电压时, 选用低分断能力保险丝就足以能胜任了.



熔化热能值—I2t

●熔断器的熔化热能值(If2t)是指熔体熔断所需要的能量值, 通常被用于熔断器承受浪涌能力的技术指标,其中 I为过载电流,t为熔断时间 z 电路中出现浪涌时所释放出来的能量值(Ir2t)

●原则: 选用熔断器时必须考虑 If2t>Ir2t, 即熔断器的熔化热能应大于浪涌电流释放的热能

●熔断器的熔断时间跟电流产生的热量, 散热条件及熔断器的热容特性等都有关,许多因素都会影响熔断器的熔断时间,所以熔断器在不同的分断电流或分断时间会有不同的If2t,也就是说If2t并不是一个常数

●能量/时间曲线最好地描绘了保险丝的熔化热能变化情况,供设计师选用保险丝耐脉冲能力时主要的参考.

●耐脉冲冲击次数

●当If2t > Ir2t时,熔断器应能承受脉冲的冲击,不会被熔断但会受到一些损伤,从而略微降低它的If2t

●通过计算和选择 If2t 和Ir2t的关系,可以知道熔断器能够承受的脉冲次数,反过来说需要熔断器能够承受多少次以上的浪涌冲击,就必须选择熔断器的 If2t与电路脉冲的Ir2t关系

●熔断器的If2t 和Ir2t的大概关系

Ir2t <= 30% If2t 100,000次

Ir2t <= 38% If2t 10,000次

Ir2t <= 48% If2t 1,000次
